QUATTRO IOT 2

QUATTRO IOT 2

100,00

Catégorie :

Description

Réf. : X095Q4IOT2

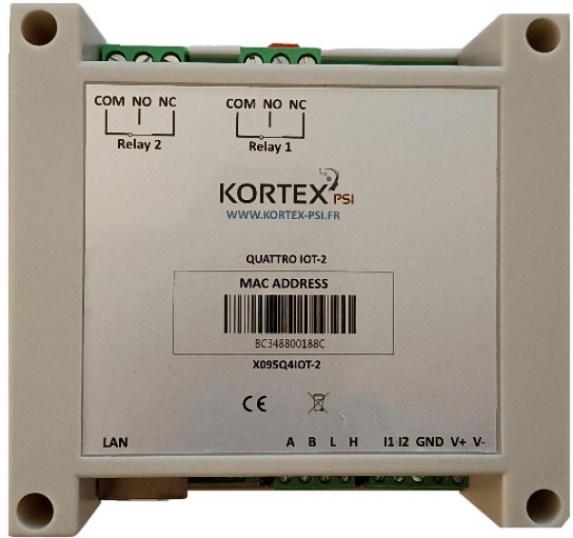

QUATTRO IOT 2 – Contrôleur IP avec pile bouton intégrée.

Le QUATTRO IOT 2 est le nouveau relais Ethernet connecté intelligent de KORTEX avec serveur Web intégré, pour la surveillance et le contrôle industriel. Il dispose de 2 entrées à contact sec, de deux sorties relais 16A, et d’un quadruple connecteur RS485 et CAN.

L’heure système (RTC) est sauvegardée par une pile bouton et se met à jour régulièrement via un serveur de temps (NTP).

Le contrôleur permet la surveillance des entrées numériques ainsi que le contrôle des sorties à distance via Ethernet (contacts NC/NO).

Le QUATTRO IOT 2 est un équipement qui peut être contrôlé et surveillé à partir de n’importe quel réseau IP et Internet, via un navigateur Web.

De plus couplé à notre gamme de routeurs cellulaires 4G ou 5G et avec le logiciel embarqué adapté, ils assurent la gestion simplifiée du QUATTRO IOT 2.

Ils autorisent des fonctions plus évoluées de management à distance (Telnet, SMS, portail LYRA…).

Configuration du QUATTRO IOT 2 sur TCP / IP.

Avec son serveur intégré, Le QUATTRO IOT 2 prend en charge les protocoles Ethernet suivants : HTTP, TCP, UDP, NTP et MQTT.

Points clés :

Compatible avec les équipements industriels, automates, bornes, caméras…

  • 2 entrées à contact sec (sans tension).
  • 2 sorties relais – 16A / 30VDC / 220VAC.
  • 1 port LAN.
  • 1 port RS485 / 1 port CAN.
  • Client WIFI pour connexion à une Box.
  • Configuration simple et rapide.
  • Management à distance Http.
  • Boîtier en plastique résistant PVC.

Exemples d’applications avec le QUATTRO IOT 2.

Exemple de redémarrage électrique d’un équipement. Une caméra IP utilisant la connexion 4G du routeur.

Exemple d’une caméra IP utilisant la connexion 4G d’un routeur cellulaire KORTEX.

Exemple de contrôle d’une gâche électrique.

Exemple de contrôle d’un moteur électrique par l’intermédiaire d’un relais électronique.

Exemple de contrôle de différents détecteurs et d’un capteur.

Support de fixation et connectique

Caractéristiques Techniques du QUATTRO IOT 2

  • Alimentation 12VDC / 1A (adaptateur), Jack Ф5,5 x 2,1/10mm.
  • Câble d’alimentation Jack Ф5,5 x 2,1 vers fils nus 15cm.
  • Connexion réseau : RJ 45 – 10BASE-T / 10 Mbps.
  • Normes de réseau : IEEE 802.3, 10 Mbit / s.
  • Protocole réseau : HTTP, TCP, UDP, NTP et MQTT.
  • Conditions de fonctionnement : -20 à +70°C.
  • 2 entrées à contact sec (sans tension).
  • 2 Sorties relais – 16A / 30VDC / 220VAC.
  • Boîtier en plastique PVC.
  • Dimensions 115 x 90 x 40 [mm] / support mural.
  • Poids 185 g.
  • Support de fixation intégré, Rail-DIN en option.

Avantages du QUATTRO IOT 2

  • Configuration simple et rapide – la configuration complète peut être effectuée via le Web à l’aide d’un navigateur Web.
  • Contrôle et configuration sur TCP / IP.
  • Sécurité IP – l’accès aux paramètres du QUATTRO IOT 2 est protégé par nom et mot de passe.
  • 2 entrées contact sec.
  • 2 sorties relais pour réinitialiser l’appareil surveillé.
  • Surveillance d’un appareil IP (serveur, routeur, caméra) avec redémarrage automatique en cas de panne.
  • Protocole de synchronisation NTP.
  • Mise à jour du firmware sur IP.

Applications possibles avec le QUATTRO IOT

  • Surveillance des périphériques réseau par PING.
  • Redémarrage électrique d’un périphérique.
  • Coupure temporisée d’un périphérique
  • Surveillance et contrôle de l’environnement des salles de serveurs.
  • Automatisation de la maison.
  • Commande à distance des moteurs, pompes, alarmes, lumières, vannes.
  • Systèmes d’alarme pour la maison et le bureau.
  • Contrôle et surveillance de portes de garage.

Câble d’alimentation CB003300 Jack DC 5.5 / 2.1mm Femelle vers fils nus 15cm

Livré avec

  • 1 Alimentation continue bloc externe (12V 1A 12W).
  • 1 câble d’alimentation CB003300 Jack Ф5,5 x 2,1 vers fils nus 15cm.
  • 1 câble Ethernet de 1m.
  • Câbles de connexion et adaptateurs en option.

Les modèles et options

Références SORTIE 16A ENTREE DIGITALE ENTREE ANALOGIQUE WIFI CLIENT LAN UDP1-2 TCP MQTT
1 X095Q4IOT2 X2 RELAIS 30VDC 220VAC
X2

CNX BOX

LED ACT LINK
OPTIONS
1
Câble d’alimentation Y : Jack x2 Mâle / x1 Femelle. Diamètre 5.5 mm x 2.1 mm
CB003260
2 Adaptateur femelle avec bornier de sécurité. Diamètre 5.5 mm x 2.1 mm CB003280
3 Adaptateur mâle avec bornier de sécurité. Diamètre 5.5 mm x 2.1 mm CB003290
4 Câble avec connecteur mâle / femelle pour coupure d’équipement. Diamètre 5.5 mm x 2.1 mm CB003270
5 Fixation Rail DIN Nous consulter
